起重電機、YZR起重電機,YZB起重電機專業生產廠家無錫宏達電機2022年9月7日訊 要學習電機電機正反轉電路一定要了解電機正反轉工作原理，就是當我們按下正轉啟動按鈕的時候，電機會正轉，這時候按下反轉啟動按鈕是不起作用的，只有按下停止按鈕，電動機停止以后才能啟動電機反轉。

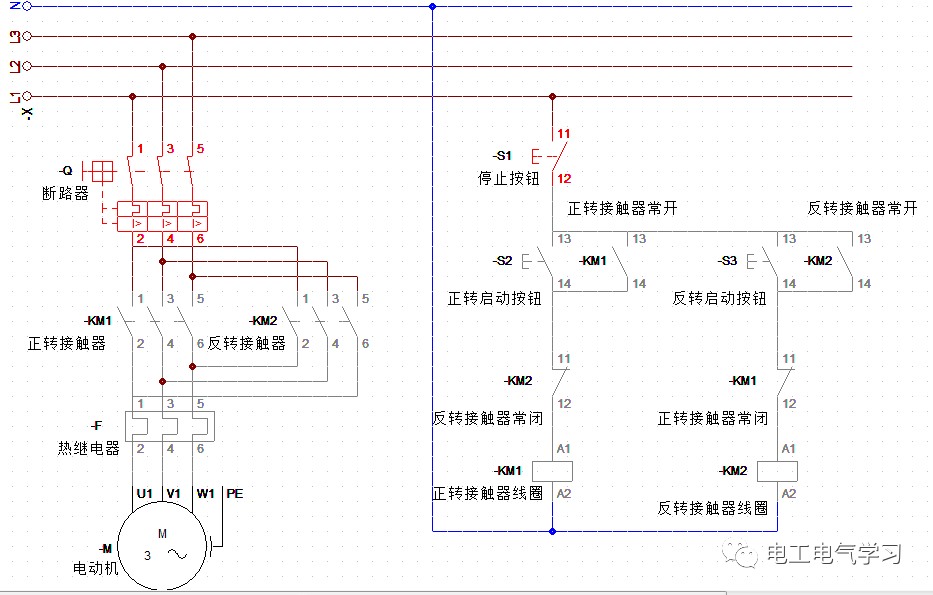

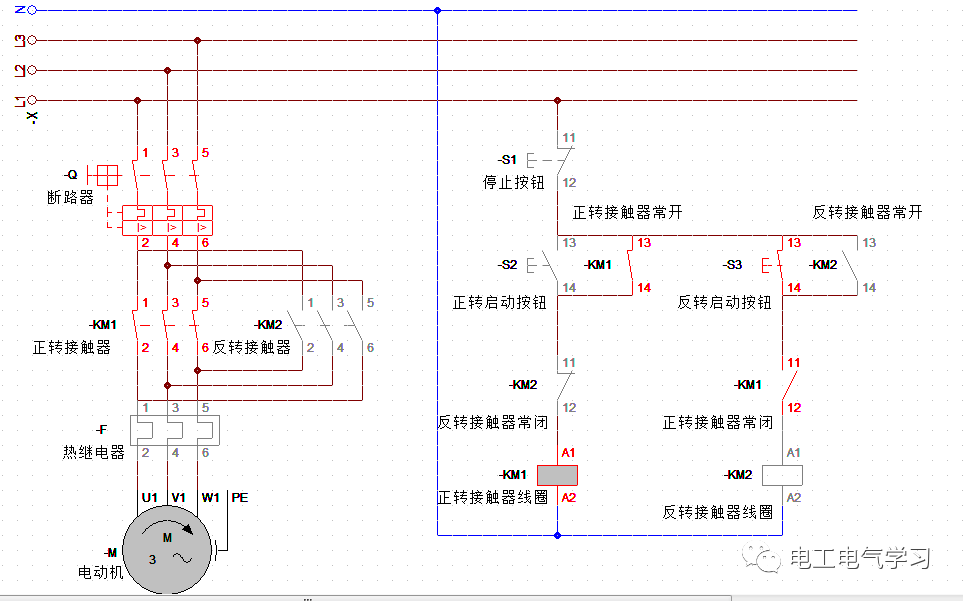

電機正反轉電路圖
首先，要連接電機正反轉電路需要一個停止按鈕，一個正轉啟動按鈕，一個反轉啟動按鈕，還需要兩個接觸器，兩個接觸器一定要常開常閉的輔助觸點都有的，比如說1211的接觸器。按上圖的電路圖連接。

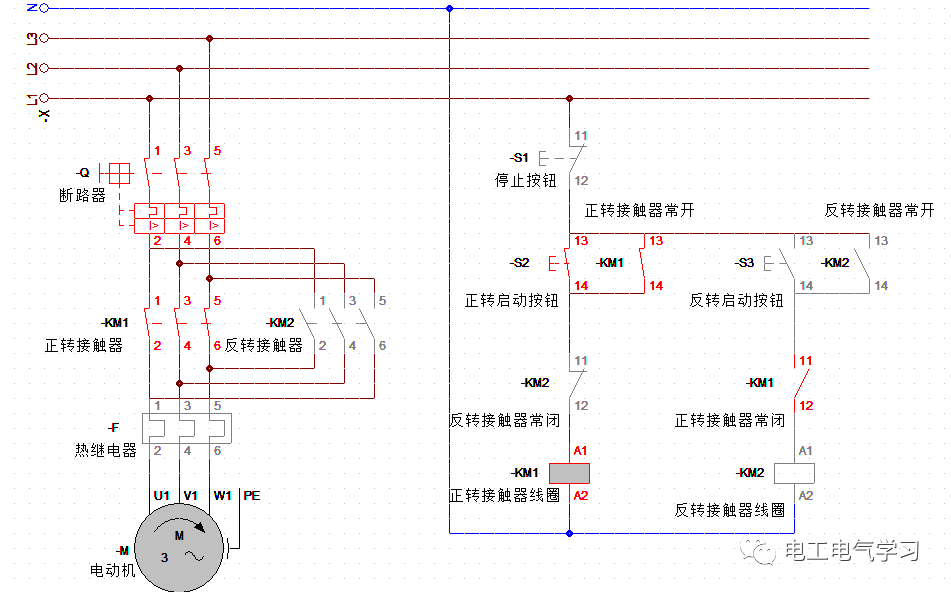

按下正轉啟動按鈕，電動機正轉
此時按下反轉啟動按鈕沒有作用
當我們按下正轉啟動按鈕的時候，電動機正轉，松開啟動按鈕，電動機自鎖，此時正轉接觸器的常閉觸點是斷開的，在這個時候按下反轉啟動按鈕的時候是沒有作用的。

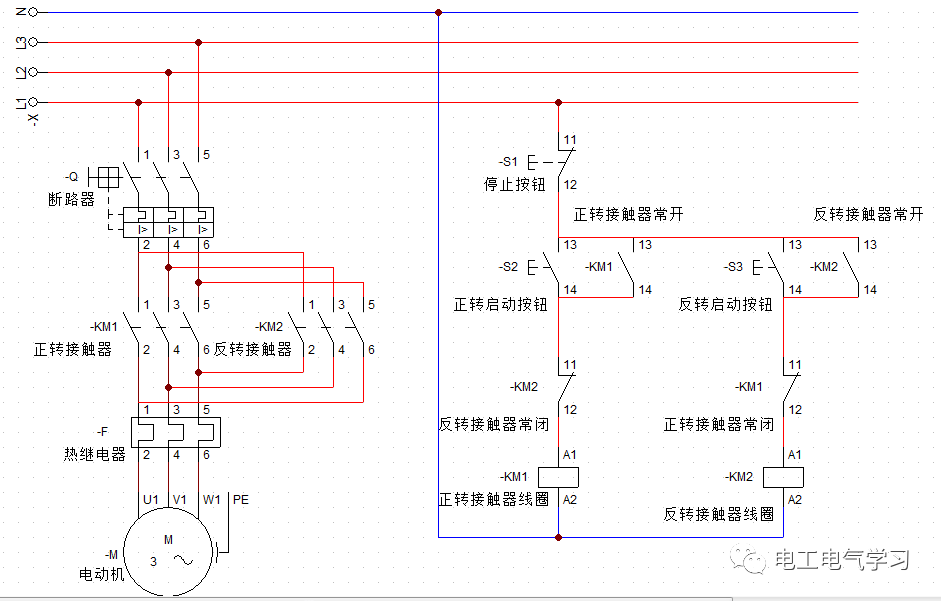

按下停止按鈕
只有當我們按下停止按鈕，電動機停止，正轉接觸器失電，常閉觸點恢復接通狀態。

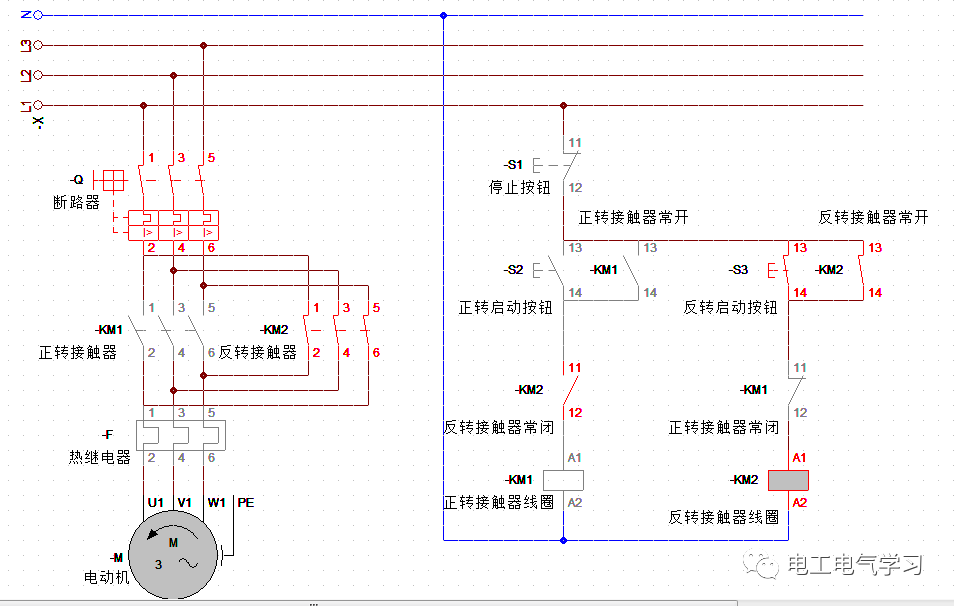

按下反轉啟動按鈕
電動機反轉的時候按下正轉啟動按鈕
此時，按下反轉啟動按鈕，電動機反轉自鎖，相應的，這個時候再去按正轉啟動按鈕也是沒有效果的。
這就是電動機正反轉的原理，也是接觸器的互鎖原理，在電工取證的時候很常用，所以一定要了解。
前面我講過了電機的自鎖電路和互鎖電路，而在我們工作中還會經常碰到過這樣的問題，就是有兩臺電機1和2，必須要電機1啟動以后電機2才能啟動，在停止的時候必須先停止電機2才能停止電機1。

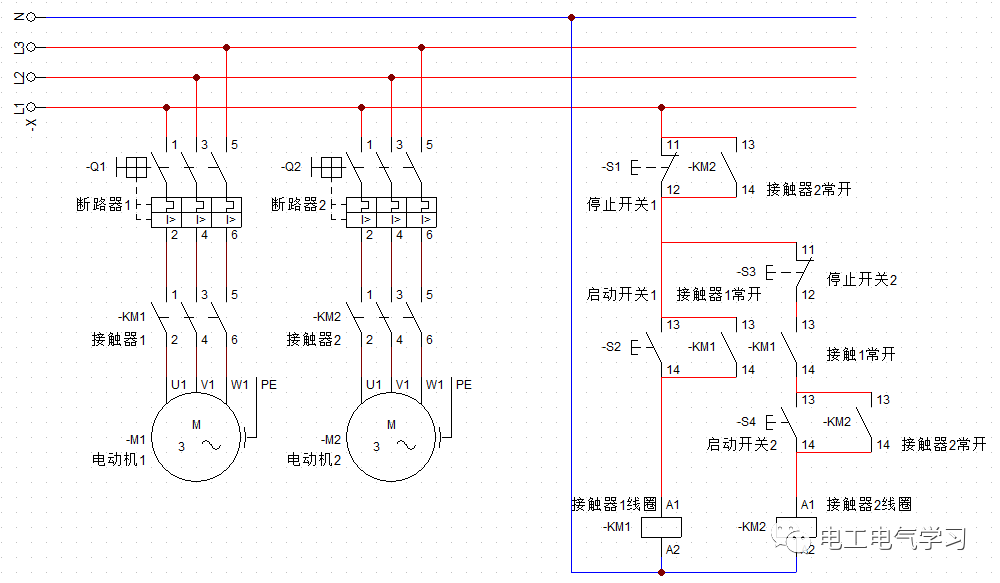

電機順序啟動逆序停止電路圖
如果按照自鎖電路接兩臺電機，就必須要人為注意啟動順序，但是也會有出錯的時候，怎樣才能避免誤操作呢，就是今天要講的，電機順序啟動和逆序停止。上圖就是電機順序啟動，逆序停止的電路圖。接下來我們看一下仿真動作。

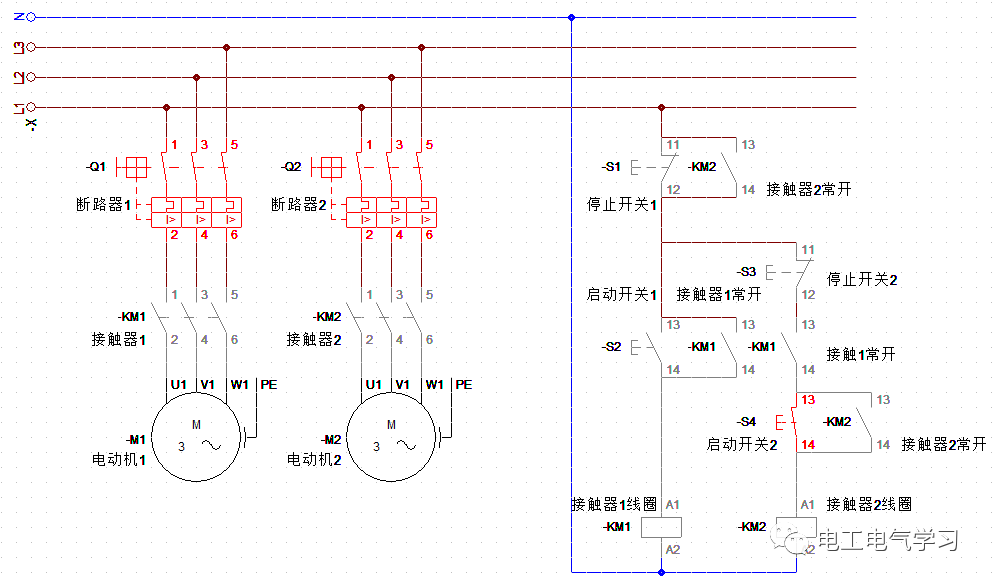

按下電機啟動2，電機沒有動作

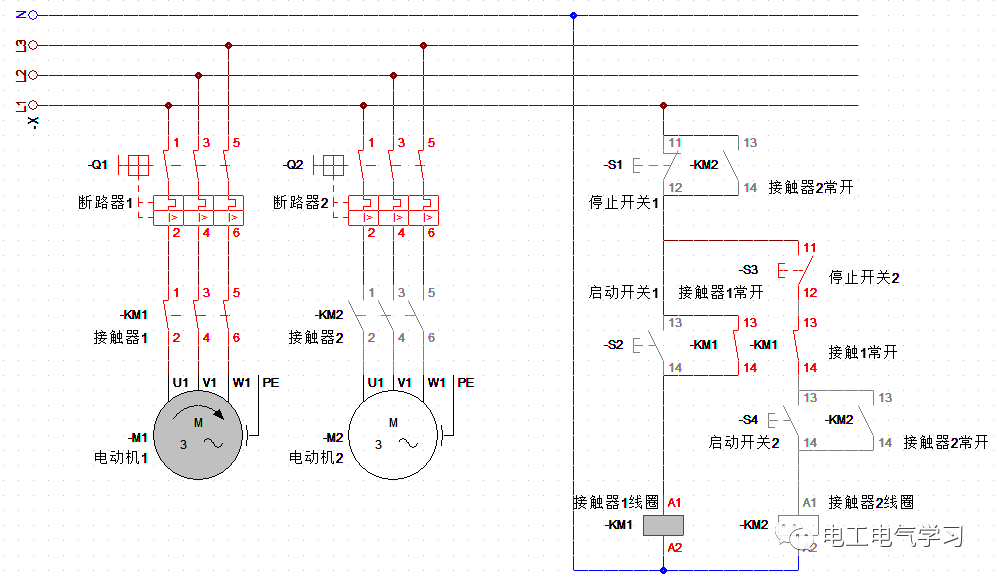

按下啟動開關1，電機1啟動
在上面的圖中我們可以看到，在沒有啟動電機1，直接啟動電機2的情況下，電機2是不能啟動的，但是當我們按下電機1的啟動按鈕時，電機1是可以正常啟動的。

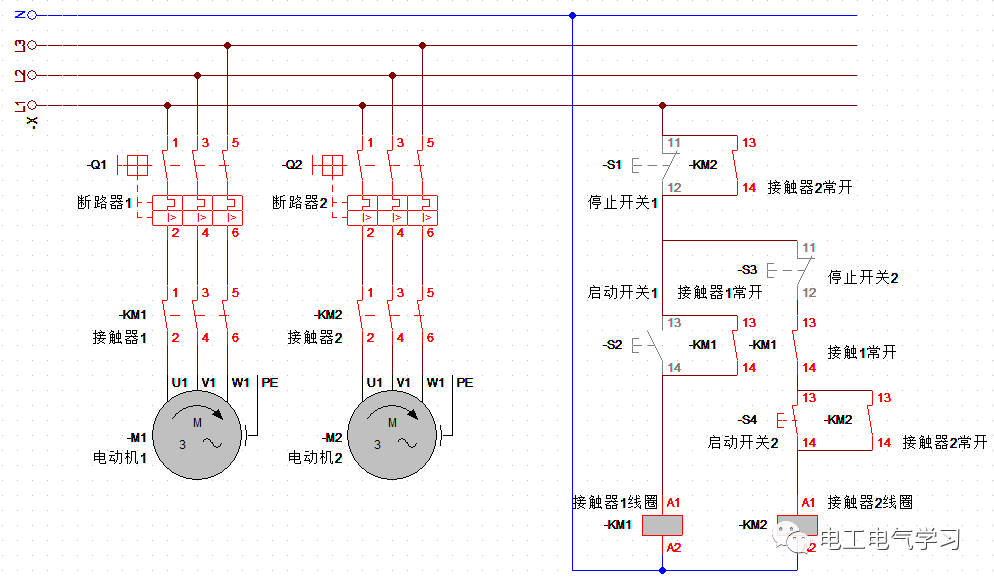

按下啟動開關2，電機2啟動
當電機1啟動以后，再按下電機2的啟動按鈕，此時電機2也可以正常啟動了。
按下停止按鈕1，電機保持工作
按下停止按鈕2，電機2停止
當我們需要停止電機的時候，如果先停止電機1的時候，按下電機1的停止按鈕，電動機是不會停止的，只有我們先按下電機2的停止按鈕，電動機2是能停止的。
按下停止按鈕1，電機1停止工作
當電動機2停止以后，按下電機1的停止按鈕電動機1能正常停止。
這就是電動機的順序啟動和逆序停止
|
